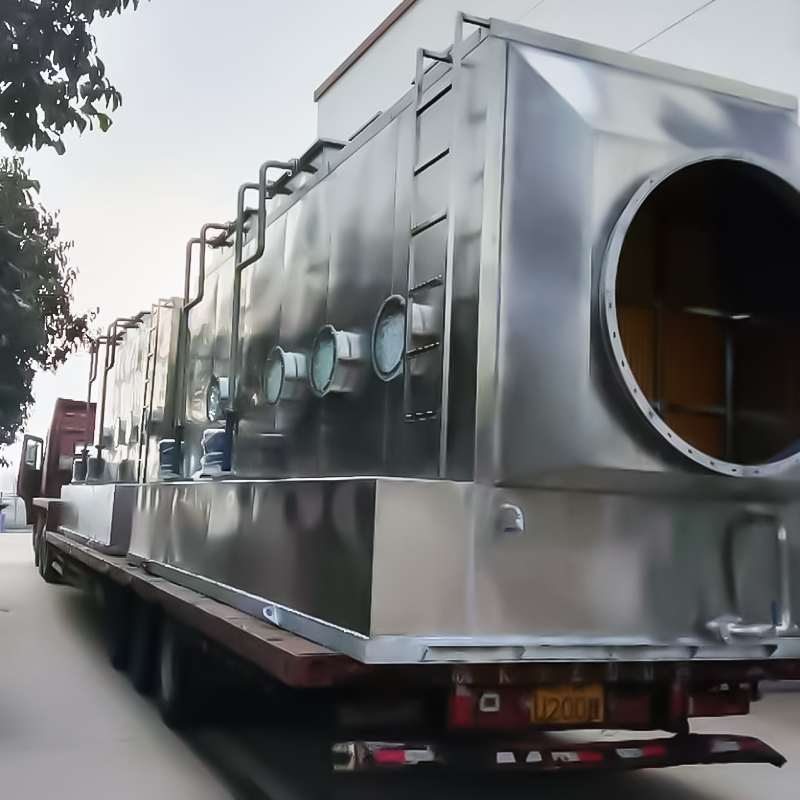

Ⅰ.. Zasada działania poziomej wieży natryskowej
Pozioma wieża natryskowa to wydajne urządzenie do oczyszczania gazu, stosowane głównie do oczyszczania zanieczyszczeń w przemysłowych gazach odlotowych, takich jak mgła kwaśna, mgła alkaliczna, gazy organiczne i cząstki stałe.
1. Kontakt krzyżowy gazu i cieczy
- Wprowadzanie gazów spalinowych: Gazy spalinowe wprowadzane są do poziomego korpusu wieży przez system wentylatorów, zwykle dochodzące z jednej strony lub ze środka korpusu wieży.
- Kierunek przepływu powietrza: Spaliny przepływają w korpusie wieży poziomo, prostopadle do kierunku ruchu cieczy roboczej, tworząc kontakt krzyżowy.
- Zmniejsz opór: Ta pozioma konstrukcja przepływu powietrza skutecznie zmniejsza opór przepływu systemu i zmniejsza zużycie energii przez wentylator.
2. Rozpylanie i absorpcja
- System zraszaczy: W wieży znajduje się dysza wysokociśnieniowa, która atomizuje i rozpyla zaabsorbowaną ciecz (wodę lub odczynnik chemiczny) w celu utworzenia drobnych kropelek.
- Funkcja warstwy wypełniacza: Gaz odlotowy przechodzi przez warstwę wypełniacza (taką jak pierścień kulowy i pierścień Lassi) i całkowicie styka się z warstwą cieczy na powierzchni wypełniacza, zwiększając powierzchnię kontaktu gaz-ciecz.
- Absorpcja fizyczna i chemiczna: Zanieczyszczenia są wchłaniane lub przekształcane w nieszkodliwe substancje w drodze adsorpcji fizycznej lub reakcji chemicznych (takich jak neutralizacja kwasowo-zasadowa).
3. Odmgławianie i emisja
- Urządzenie odmgławiające: Oczyszczony gaz przechodzi przez warstwę odmgławiającą (płytę cyklonową lub wypełniacz pierścieniowy lascil), aby usunąć porwane kropelki cieczy i zapobiec wtórnemu zanieczyszczeniu.
- Czysta emisja: Oczyszczony gaz jest odprowadzany z drugiej strony wieży, aby spełnić standardy ochrony środowiska.
4. Pętla i przetwarzanie
- Cyrkulacja cieczy: Ciecz do opryskiwania jest zbierana z dna wieży i po sprowadzeniu jej pod ciśnieniem przez pompę wody obiegowej jest ponownie wykorzystywana w celu zmniejszenia kosztów eksploatacji.
- Oczyszczanie ścieków: Regularnie wymieniaj lub oczyszczaj odpady, aby uniknąć wzbogacenia w zanieczyszczenia i wpłynąć na skuteczność oczyszczania.
II. Analiza projektu konstrukcyjnego poziomej wieży natryskowej
Poziome wieże natryskowe charakteryzują się zwartą konstrukcją, dzięki czemu nadają się do zastosowań przemysłowych o ograniczonej przestrzeni.

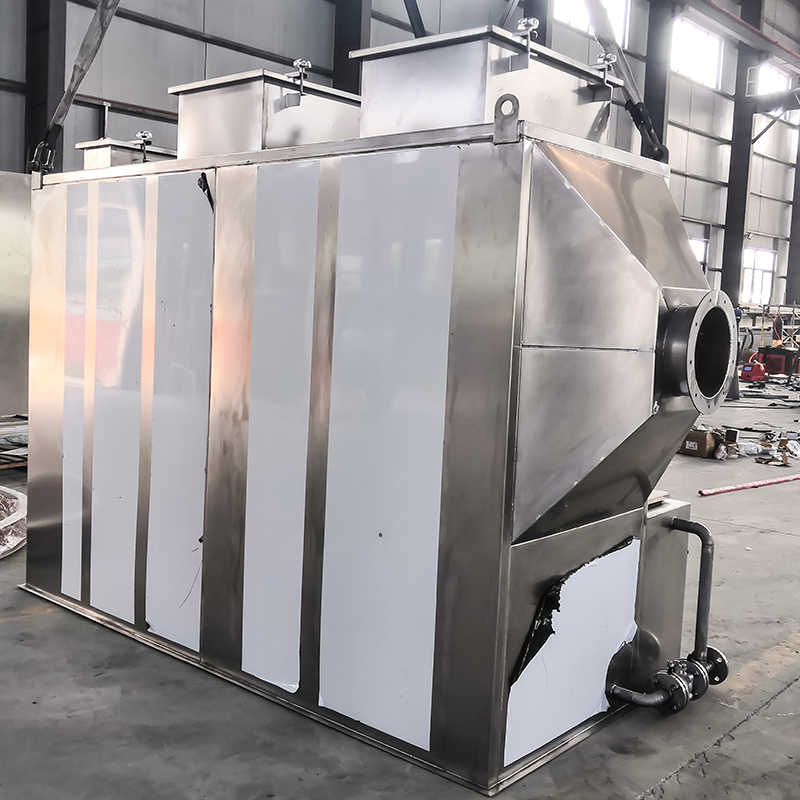

1. Konstrukcja wieży
- Kształt i materiał: Pozioma konstrukcja cylindryczna lub kwadratowa, wykonana z materiałów odpornych na korozję (takich jak PP, FRP i stal nierdzewna 304/316).
- Konstrukcja modułowa: segmentowe połączenia kołnierzowe ułatwiają transport i instalację, dostosowując się do różnych prędkości przepływu powietrza.
2. System natryskowy
- Układ dysz: Poziomy, wielowarstwowy układ zapewnia równomierne pokrycie cieczą i poprawia skuteczność kontaktu gaz-ciecz.
- Wybór cieczy do opryskiwania: Wodę lub odczynniki chemiczne, takie jak roztwory kwasów lub zasad, dobiera się na podstawie składu gazów spalinowych w celu zwiększenia absorpcji.
3. Warstwa pakowania
- Rodzaj uszczelnienia: Wysokowydajne uszczelnienie, takie jak pierścienie Palla i pierścienie Raschiga, zapewnia dużą powierzchnię i niski opór.
Warstwowa konstrukcja: wiele warstw uszczelnienia optymalizuje dystrybucję gazu i cieczy oraz zapobiega zatykaniu i kanałowaniu.
4. Warstwa odmgławiająca
- Typ odmgławiacza: Płyty cyklonowe lub pierścienie Raschiga skutecznie usuwają porwane kropelki cieczy z gazu.
- Zapobieganie porywaniu kropel: Zapewnia, że spaliny są wolne od kropel, co zapobiega korozji lub zanieczyszczeniu urządzeń znajdujących się dalej.

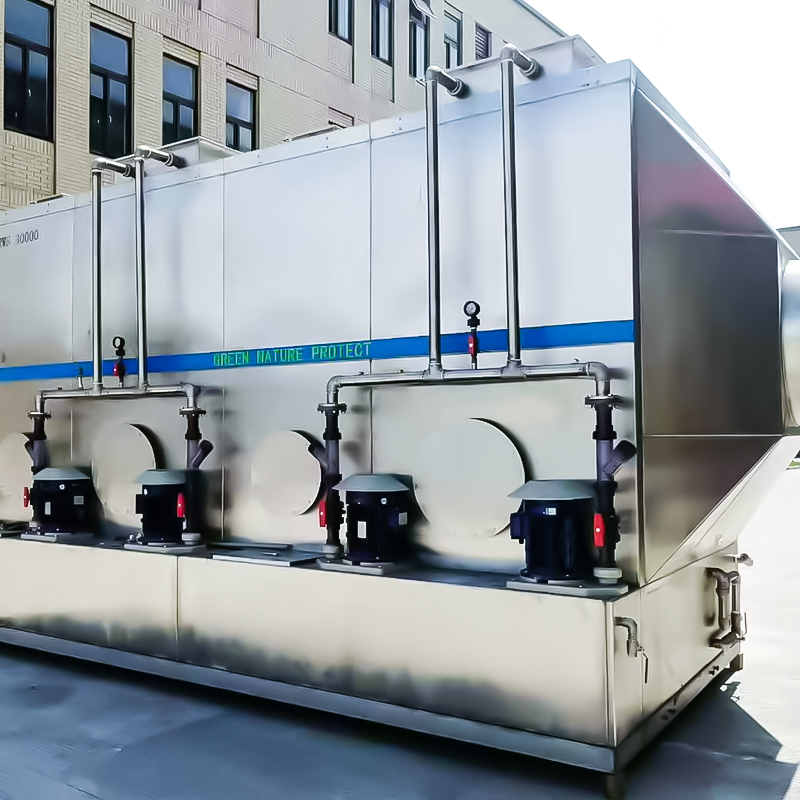

5. Układ cyrkulacyjny
- Zbiornik wody obiegowej: Umieszczony na dole wieży, zbiera ciecz do opryskiwania i jest wyposażony w kontrolę poziomu i monitorowanie pH.
- Pompa wody obiegowej: Wykonana z materiałów odpornych na korozję (takich jak plastik lub stal nierdzewna), aby zapewnić długoterminową stabilną pracę.
6. Struktury pomocnicze

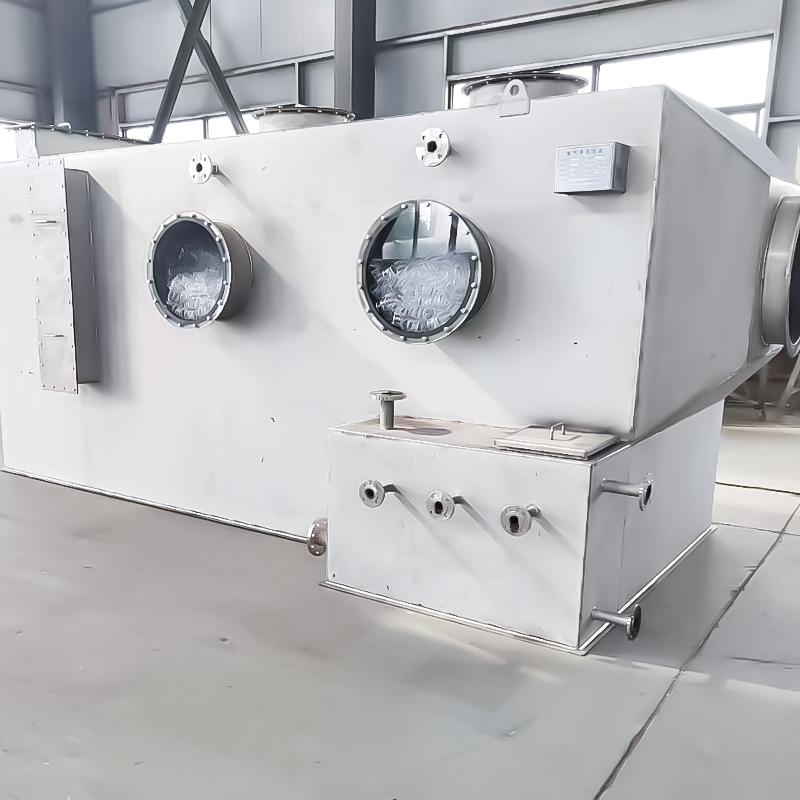

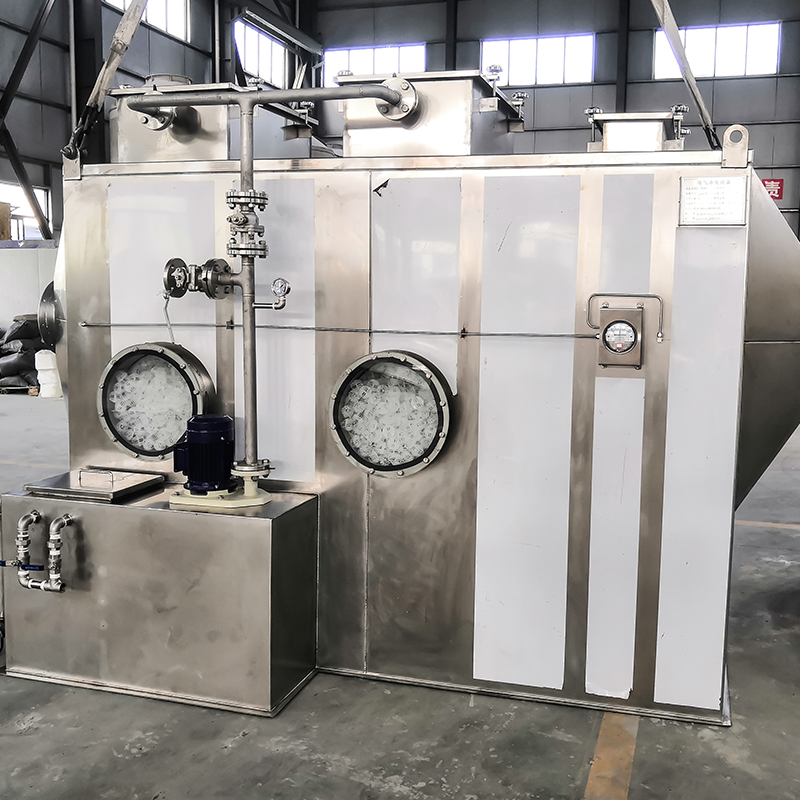

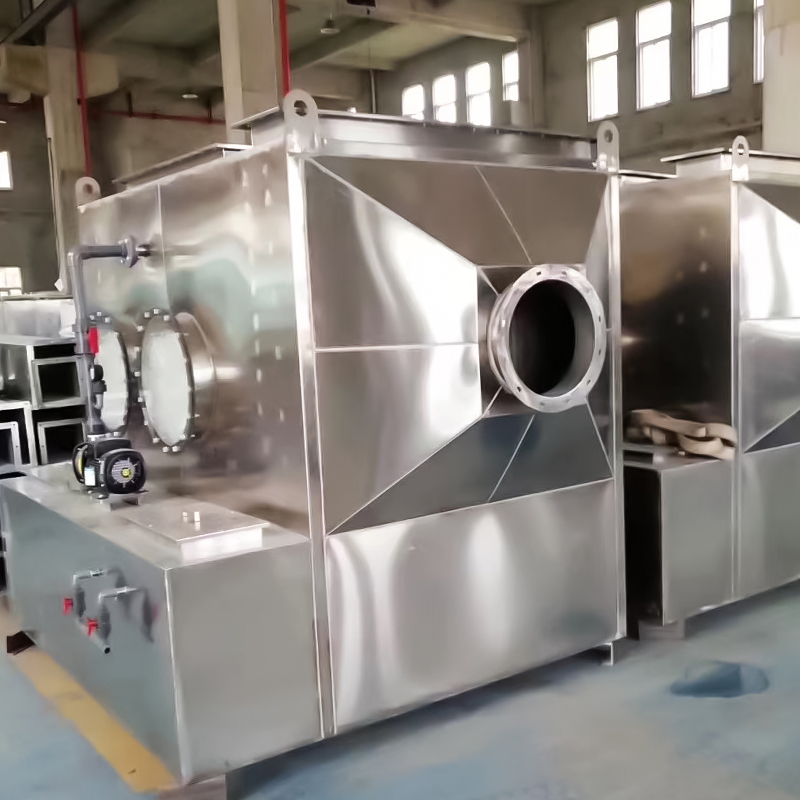

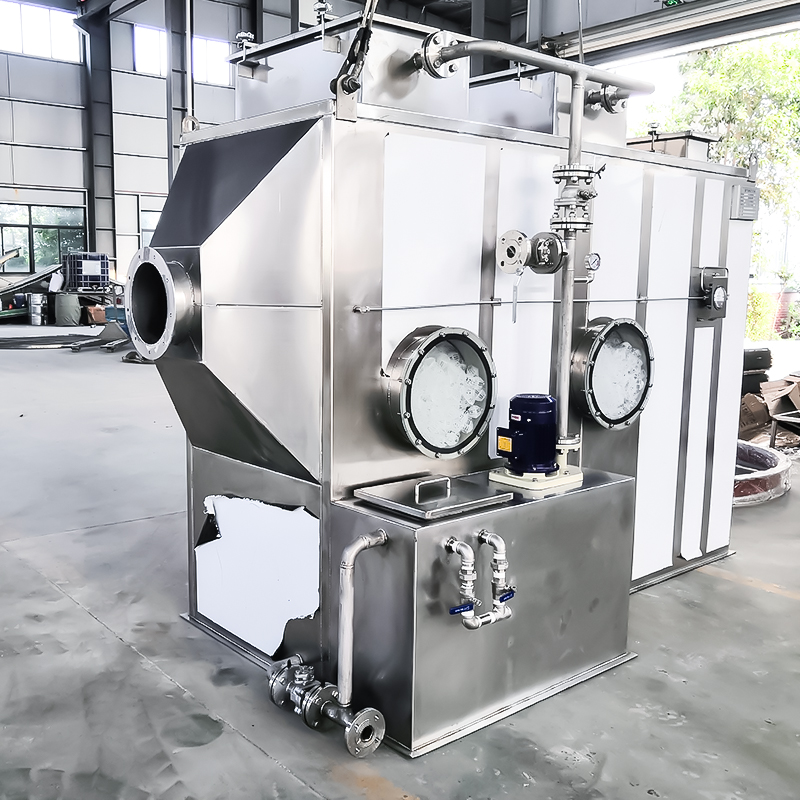

- Porty inspekcyjne i okna obserwacyjne: Przezroczyste okna inspekcyjne i porty inspekcyjne ułatwiają konserwację i inspekcję.
- Wsparcie i mocowania: Stabilne podpory i mocowania zapewniają stabilną pracę sprzętu.
III. Zalety poziomej wieży natryskowej
- Wydajne oczyszczanie: skuteczność oczyszczania sięga ponad 90%, odpowiednia dla różnych zanieczyszczeń.
- Oszczędność miejsca: konstrukcja pozioma, obniżona wysokość, odpowiednia do montażu wewnątrz pomieszczeń.
- Niskie koszty eksploatacji: Recykling cieczy do opryskiwania w celu zmniejszenia zużycia wody i odczynników chemicznych.
- Odporność na korozję: używaj materiałów odpornych na korozję, aby dostosować się do środowisk kwaśnych i zasadowych i zapewnić długą żywotność.
- Wygodna konserwacja: prosta konstrukcja, wygodna konserwacja i obniżone koszty konserwacji.
IV. Kluczowe punkty projektu
- Analiza parametrów gazów odlotowych: Określ wymiary wieży i rodzaj opakowania w oparciu o skład gazów odlotowych, stężenie, temperaturę i natężenie przepływu.
- Kontrola stosunku gazu do cieczy: Racjonalnie zaprojektuj natężenie przepływu cieczy roboczej, aby zapewnić wystarczający kontakt i absorpcję.
- Wybór materiału: Wybierz odpowiednie materiały wieży w oparciu o ich właściwości korozyjne, takie jak PP i stal nierdzewna.
- Środki bezpieczeństwa: Aby zapewnić bezpieczną pracę, należy zainstalować urządzenia przeciwwybuchowe i monitorować gaz.
Na podstawie powyższej analizy można stwierdzić, że poziome wieże natryskowe, charakteryzujące się wysoką wydajnością, zwartością i odpornością na korozję, stały się niezbędnym wyposażeniem do przemysłowego oczyszczania gazów odlotowych. Mają szerokie zastosowanie w różnych warunkach pracy i pomagają firmom osiągnąć standardy środowiskowe.
| Pozioma wieża natryskowa może obsłużyć objętość powietrza od 5000 do 30000 m3 i można ją dostosować do rzeczywistych potrzeb. |
| Numer seryjny | Imię | Specyfikacja (długość * szerokość * wysokość, jednostka: mm) | Jednostka | Ilość | Uwagi |
| 1 | Pozioma wieża natryskowa (ilość powietrza transportowego: 5000 m³/h) | 2500 (w tym średnica o zmiennej średnicy) * 1200 (bez wielkości zbiornika na wodę) * 1800 | Zestaw | 1 | 1. Materiały wyposażenia obejmują PP, stal nierdzewną 304 i FRP, o grubościach dostosowanych do specyficznych wymagań fabrycznych.
2. Prędkość pustej wieży: 1,5 metra na sekundę;
3. Jednowarstwowy system natryskowy z dyszami spiralnymi 4 × 4 cale;
4. Pojedyncza warstwa pierścieni Pall o średnicy 50 mm ≥600 mm;
5. Pojedyncza warstwa eliminatora mgły z siatki drucianej PP ≥200 mm;
6. Dwa otwory inspekcyjne z przezroczystego szkła hartowanego Ø500 mm;
7. Średnica wlotu/wylotu: 400 mm;
8. Jeden zintegrowany zbiornik dozujący chemikalia z boku;
9. Jeden króciec spustowy, króciec przelewowy, ręczny/automatyczny system uzupełniania wody za pomocą pływaka; |
| - | Pompa obiegowa | 1,5 kW | Zestaw | 1 | Pionowa pompa antykorozyjna PP odporna na kwasy i zasady, przepływ: 169m3/h, wysokość podnoszenia: 15m, dwustopniowy, energooszczędny - wydajny silnik |
| 2 | Pozioma wieża natryskowa (objętość powietrza transportowego: 10000 m³/h) | 3000 (w tym średnica o zmiennej średnicy) * 1500 (bez wielkości zbiornika na wodę) * 1800 | Zestaw | 1 | 1) Materiały wyposażenia obejmują PP, stal nierdzewną 304 i FRP, o grubościach dostosowanych do specyficznych wymagań fabrycznych;
2) Prędkość pustej wieży: 1,5 metra na sekundę;
3) Jedna warstwa natryskowa z sześcioma 4-calowymi dyszami spiralnymi;
4) Jedna warstwa pierścieni Pall o średnicy 50 mm o średnicy ≥600 mm;
5) Jedna warstwa eliminatora mgły z siatki drucianej PP ≥200 mm;
6) Dwa porty inspekcyjne z przezroczystego szkła hartowanego Ø500 mm;
7) Średnica wlotu/wylotu: ￠600 mm;
8) Jeden zintegrowany zbiornik dozujący chemikalia z boku.
9) Jeden króciec spustowy, króciec przelewowy, ręczny/automatyczny system uzupełniania wody za pomocą pływaka; |
| - | Pompa obiegowa | 2,2 kW | Zestaw | 1 | Pionowa pompa antykorozyjna PP odporna na działanie kwasów i zasad, przepływ: 24m3/h, wysokość podnoszenia: 20m, dwustopniowy, energooszczędny silnik |
| 3 | Pozioma wieża natryskowa (objętość powietrza transportowego: 15000 m³/h) | 3600 (w tym wielkość zmiennej średnicy) * 1500 (bez wielkości zbiornika na wodę) * 1800 | Zestaw | 1 | 1. Materiały wyposażenia obejmują PP, stal nierdzewną 304 i FRP, o grubościach dostosowanych do specyficznych wymagań fabrycznych.
2. Prędkość pustej wieży: 1,5 metra na sekundę;
3. Jednowarstwowy system natryskowy z 8 dyszami spiralnymi 1/4 cala;
4. Pojedyncza warstwa pierścieni Pall o średnicy 50 mm ≥600 mm;
5. Pojedyncza warstwa eliminatora mgły z siatki drucianej PP ≥200 mm;
6. Dwa otwory inspekcyjne z przezroczystego szkła hartowanego Ø500 mm;
7. Średnica wlotu/wylotu: 700 mm;
8. Jeden zintegrowany zbiornik dozujący chemikalia z boku;
9. Jeden króciec spustowy, króciec przelewowy, ręczny/automatyczny system uzupełniania wody za pomocą pływaka; |
| - | Pompa obiegowa | 3,75 kW | Zestaw | 1 | Pionowa pompa antykorozyjna PP odporna na kwasy i zasady, przepływ: 28m3/h, wysokość podnoszenia: 28m, dwustopniowy, energooszczędny silnik |
| 4 | Pozioma wieża natryskowa (objętość powietrza transportowego: 20000 m³/h) | 4200 (w tym średnica o zmiennej średnicy) * 1500 (bez wielkości zbiornika na wodę) * 1800 | Zestaw | 1 | 1) Materiały wyposażenia obejmują PP, stal nierdzewną 304 i FRP, o grubościach dostosowanych do specyficznych wymagań fabrycznych.
2) Prędkość pustej wieży: 1,5 metra na sekundę;
3) Jedna warstwa natryskowa z 8 dyszami spiralnymi 1/4 cala;
4) Jedna warstwa pierścieni Pall o średnicy 50 mm o średnicy ≥600 mm;
5) Jedna warstwa eliminatora mgły z siatki drucianej PP ≥200 mm;
6) Dwa porty inspekcyjne z przezroczystego szkła hartowanego Ø500 mm;
7) Średnica wlotu/wylotu: 800 mm;
8) Jeden zintegrowany zbiornik dozujący chemikalia z boku.
9) Jeden króciec spustowy, króciec przelewowy, ręczny/automatyczny system uzupełniania wody za pomocą pływaka; |
| | | | | |
| | Pompa obiegowa | 3,75 kW | Zestaw | 1 | Pionowa, pracująca na sucho pompa z PP, odporna na korozję
Natężenie przepływu: 28 m³/h
Głowa: 28 m
Silnik o efektywności energetycznej Tier 2
Marka: Riyiguobao |
| 5 | Pozioma wieża natryskowa (objętość powietrza transportowego: 25000 m³/h) | 4100 (w tym średnica o zmiennej średnicy) * 2000 (bez wielkości zbiornika na wodę) * 1900 | Zestaw | 1 | 1. Materiały wyposażenia obejmują PP, stal nierdzewną 304 i FRP, o grubościach dostosowanych do specyficznych wymagań fabrycznych.
2. Prędkość pustej wieży: 1,5 metra na sekundę;
3. Jednowarstwowy system natryskowy z 10 4-calowymi dyszami spiralnymi;
4. Pojedyncza warstwa pierścieni Pall o średnicy 50 mm ≥600 mm;
5. Pojedyncza warstwa eliminatora mgły z siatki drucianej PP ≥200 mm;
6. Dwa otwory inspekcyjne z przezroczystego szkła hartowanego Ø500 mm;
7. Średnica wlotu/wylotu: ￠900 mm;
8. Jeden zintegrowany zbiornik dozujący chemikalia z boku;
9. Jeden króciec spustowy, króciec przelewowy, ręczny/automatyczny system uzupełniania wody za pomocą pływaka; |
| - | Pompa obiegowa | 5,5 kW | Zestaw | 1 | Pionowa pompa antykorozyjna PP odporna na kwasy i zasady, przepływ: 38m3/h, wysokość podnoszenia: 32m, dwustopniowy, energooszczędny silnik, marka: Rizhao Guobao; |
| 6 | Pozioma wieża natryskowa (objętość powietrza transportowego: 30000 m³/h) | 4500 (w tym średnica o zmiennej średnicy) * 2000 (bez wielkości zbiornika na wodę) * 1900 | Zestaw | 1 | 10. Materiały wyposażenia obejmują PP, stal nierdzewną 304 i FRP, o grubościach dostosowanych do specyficznych wymagań fabrycznych.
11. Prędkość pustej wieży: 1,5 metra na sekundę;
12. Jednowarstwowy system natryskowy z 13 4-calowymi dyszami spiralnymi;
13. Pojedyncza warstwa pierścieni Pall o średnicy 50 mm o średnicy ≥600 mm;
14. Pojedyncza warstwa eliminatora mgły z siatki drucianej PP ≥200 mm;
15. Dwa otwory inspekcyjne z przezroczystego szkła hartowanego Ø500 mm;
16. Średnica wlotu/wylotu: ￠1000 mm;
17. Jeden zintegrowany zbiornik dozujący chemikalia z boku.
Jeden króciec spustowy, króciec przelewowy, ręczny/automatyczny system uzupełniania wody za pomocą pływaka; |
| - | Pompa obiegowa | 7,5 kW | Zestaw | 1 | Pionowa pompa antykorozyjna PP odporna na kwasy i zasady, przepływ: 50m3/h, wysokość podnoszenia: 38m, dwustopniowy, energooszczędny silnik, marka: Rizhao Guobao; |
| - | Inne specyfikacje
Niestandardowa personalizacja | - | - | - |
