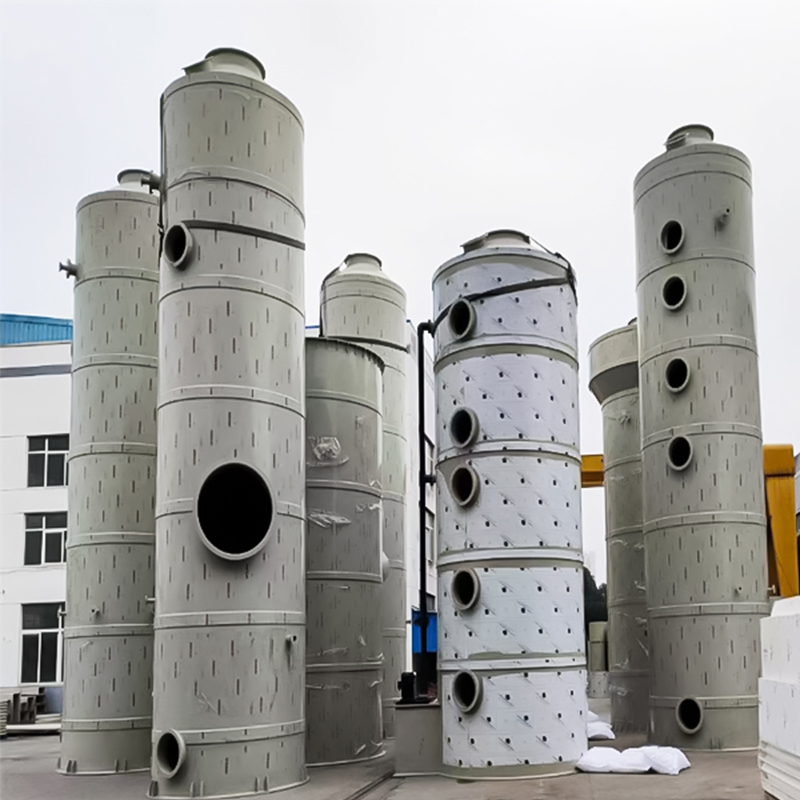

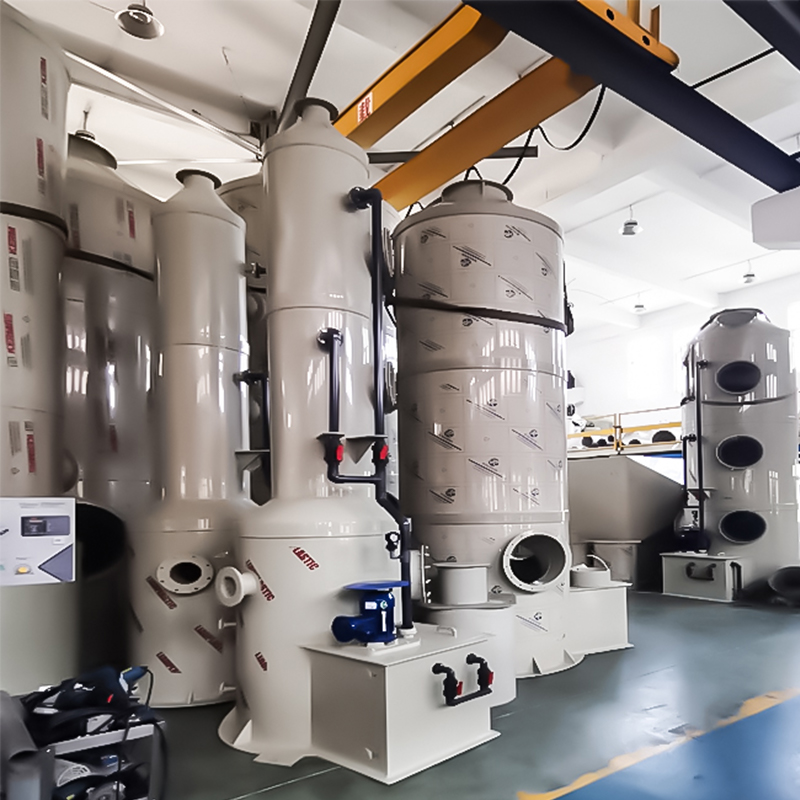

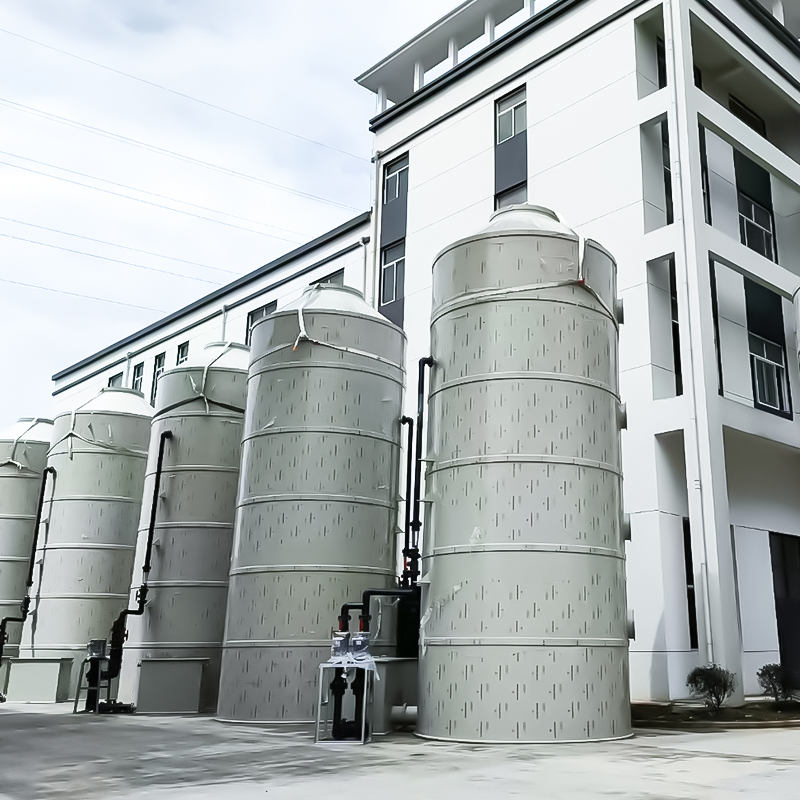

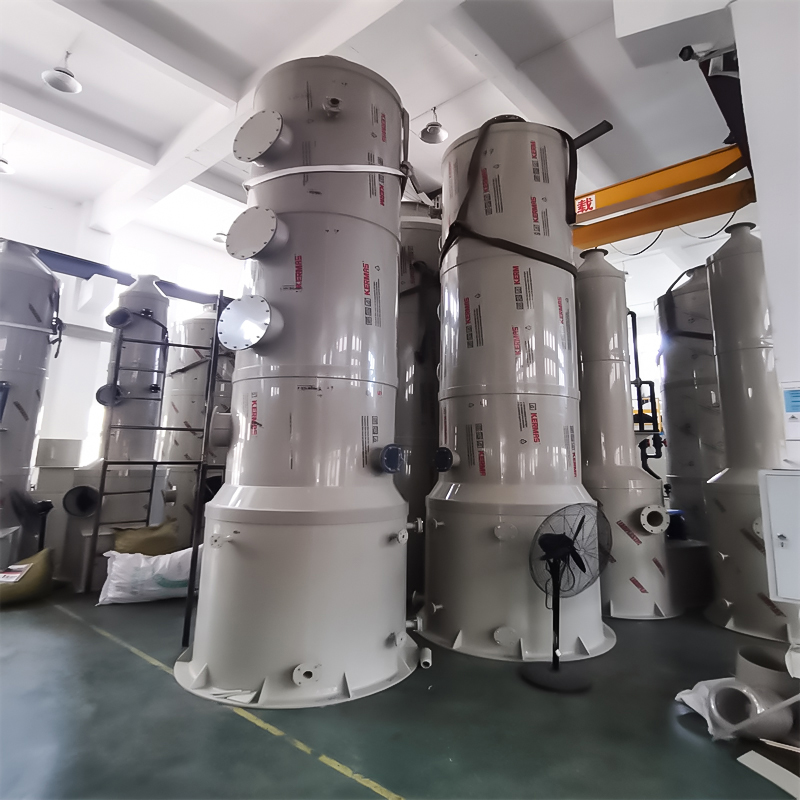

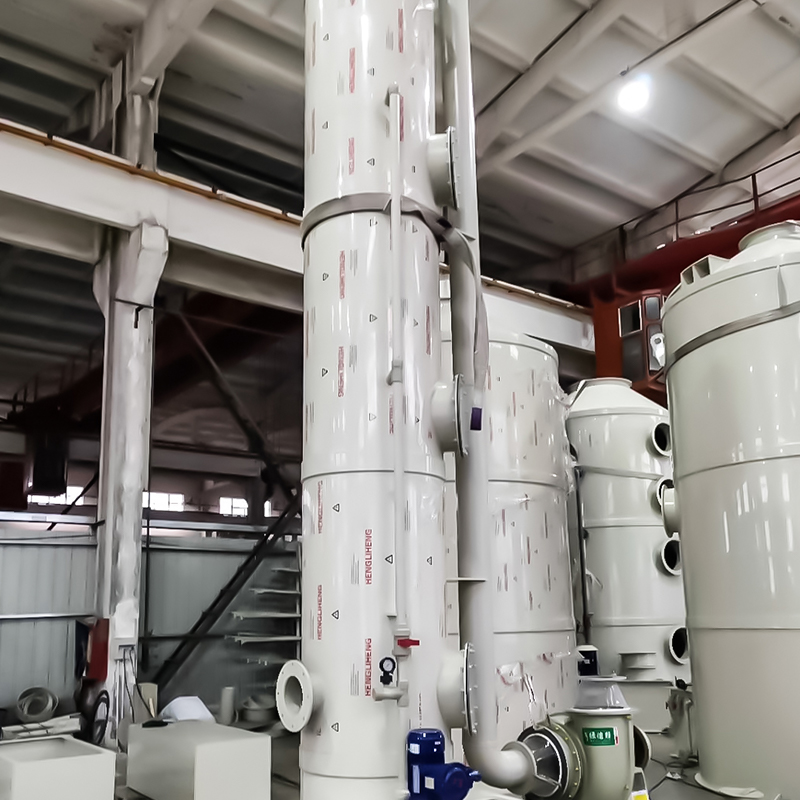

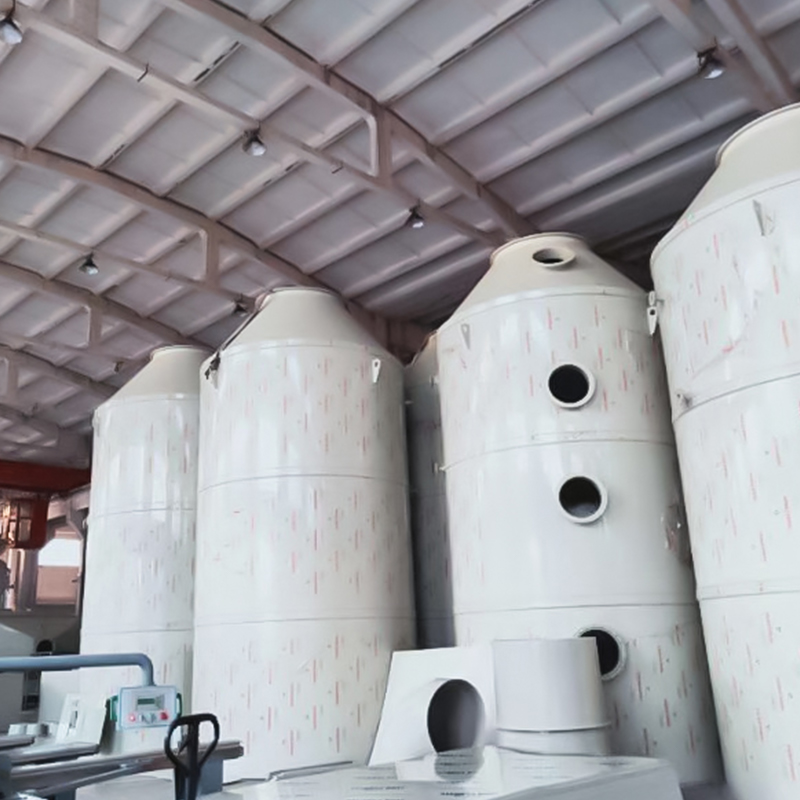

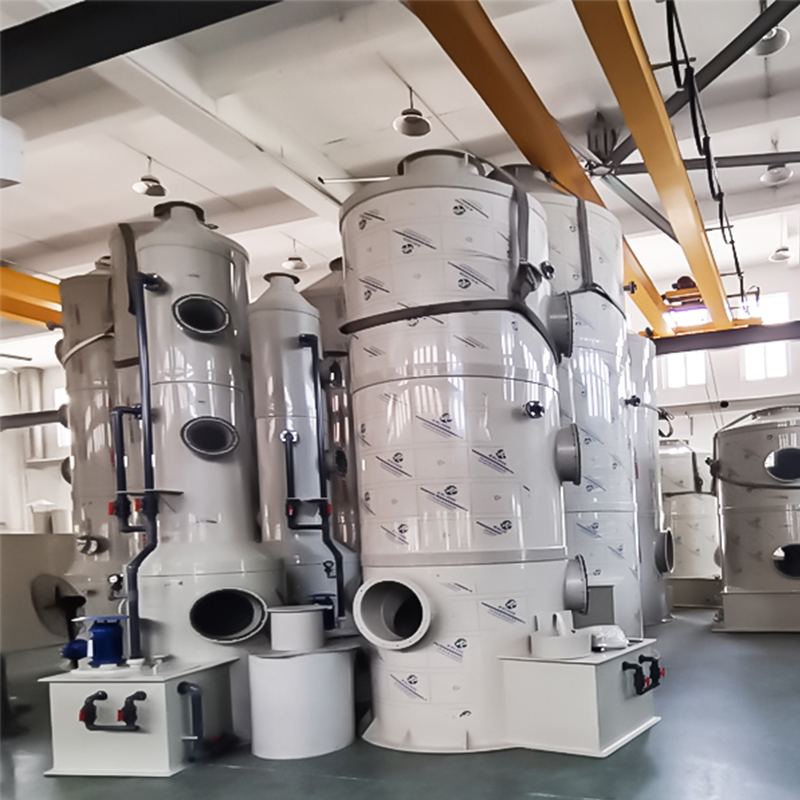

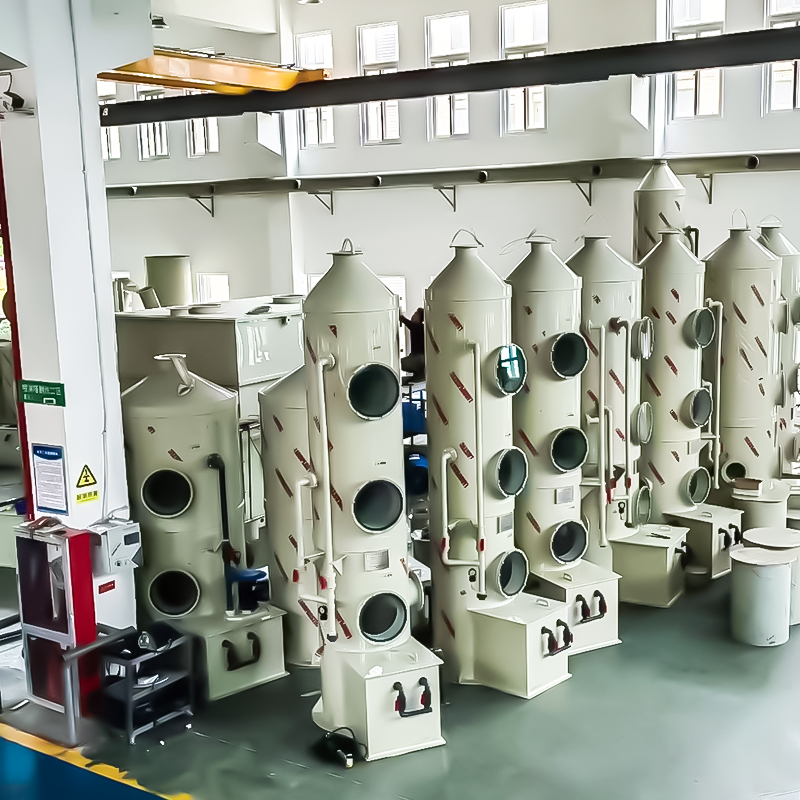

Wieża myjąca PP

Płuczka PP (znana również jako płuczka wodna PP) to urządzenie do oczyszczania gazów spalinowych wykonane głównie z polipropylenu (PP). Stosowany jest przede wszystkim do oczyszczania pyłów, gazów kwaśnych i zasadowych oraz organicznych gazów odlotowych w przemysłowych gazach odlotowych. Jego zasada działania i struktura są następujące:

I. Zasada działania
Płuczka PP działa na zasadzie absorpcji w kontakcie gaz-ciecz, oczyszczając gaz odlotowy poprzez reakcję fizyczną lub chemiczną pomiędzy cieczą (absorbentem) a substancjami zanieczyszczającymi w gazie odlotowym. Konkretny proces wygląda następująco:

1. Wlot gazów spalinowych: Zanieczyszczone spaliny dostają się do wieży przez dolny wlot powietrza, napędzane przez wentylator i przepływają w górę wzdłuż wewnętrznych kanałów wieży.

2. Natryskiwanie absorbentu: Układ natryskowy znajdujący się na szczycie wieży (składający się z pompy wodnej, rurociągów i dysz) powoduje zwiększenie ciśnienia absorbentu (wybranego na podstawie właściwości substancji zanieczyszczającej, takiej jak czysta woda, roztwór zasadowy lub roztwór kwaśny). Absorbent pod ciśnieniem jest następnie rozpylany na drobne kropelki przez dysze i równomiernie rozpylany w dół, tworząc „kurtynę cieczy”. 3. Reakcja kontaktu gaz-ciecz: Unoszące się gazy spalinowe całkowicie stykają się z opadającymi zatomizowanymi kropelkami, powodując oczyszczenie.
- Reakcja fizyczna: Cząsteczki pyłu są adsorbowane przez kropelki i osadzają się w cieczy; gazy rozpuszczalne w wodzie (takie jak amoniak) są bezpośrednio absorbowane.
- Reakcja chemiczna: Gazy kwaśne i zasadowe są neutralizowane przez odpowiednie absorbenty (takie jak dwutlenek siarki reagujący z roztworem wodorotlenku sodu, tworząc sól).
4. Separacja gaz-ciecz: Oczyszczony gaz unosi się do szczytu wieży, gdzie przechodzi przez odmgławiacz (taki jak przegroda lub siatka) w celu usunięcia porwanych kropelek, zapobiegając wtórnemu zanieczyszczeniu. Na koniec jest on odprowadzany przez wylot w standardowy sposób.
5. Oczyszczanie ścieków: Ciecz odpadowa, która pochłonęła zanieczyszczenia, jest gromadzona w studzience na dnie wieży i może zostać poddana recyklingowi (z dodatkiem absorbentu) lub usunięta po oczyszczeniu.

II. Opis strukturalny
Płuczka PP jest zbudowana głównie z PP (odpornego na kwasy i zasady, lekka) i składa się z następujących elementów:

1. Korpus wieży: Cylindryczny lub kwadratowy, szczelnie zamknięty pojemnik, służący jako przestrzeń rdzenia dla reakcji pomiędzy gazami spalinowymi a absorbentem. Zwykle jest wyposażony w warstwę wypełniającą (taką jak pierścienie Palla, puste kulki lub pierścienie Raschiga), aby zwiększyć powierzchnię kontaktu gaz-ciecz.

2. Wlot i wylot powietrza: Wlot powietrza znajduje się w dolnej części korpusu wieży i łączy się z rurociągiem dostarczającym spaliny; wylot powietrza znajduje się na szczycie wieży i łączy się z rurą wydechową.

3. System natryskowy: Obejmuje pompę wody obiegowej, przewody natryskowe i dysze atomizujące (takie jak dysze spiralne i dysze wachlarzowe) odpowiedzialne za równomierne rozprowadzanie absorbentu.

4. Warstwa wypełniająca: Znajdująca się pośrodku korpusu wieży warstwa ta składa się z obojętnych wypełniaczy, które wydłużają czas kontaktu gaz-ciecz i poprawiają skuteczność oczyszczania.

5. Odmgławiacz: Zainstalowany na szczycie wieży, przed wylotem powietrza, oddziela kropelki cieczy od gazu, aby zapobiec stratom i zanieczyszczeniu środowiska. 6. Zbiornik na ciecz: Znajduje się w dolnej części wieży i zbiera ścieki po natryskiwaniu i jest zazwyczaj wyposażony we wskaźnik poziomu i wylot spustowy.
7. Rura i zawór cyrkulacyjny: Łączą zbiornik zbierający ciecz z systemem natryskowym, umożliwiając recykling absorbentu. Niektóre systemy posiadają również port dodawania odczynnika.

Płuczka PP ma prostą konstrukcję i jest łatwa w obsłudze, dzięki czemu nadaje się do oczyszczania gazów odlotowych o niskim i średnim stężeniu w branżach takich jak przetwórstwo chemiczne, galwanizacja, drukowanie i barwienie oraz powlekanie.
