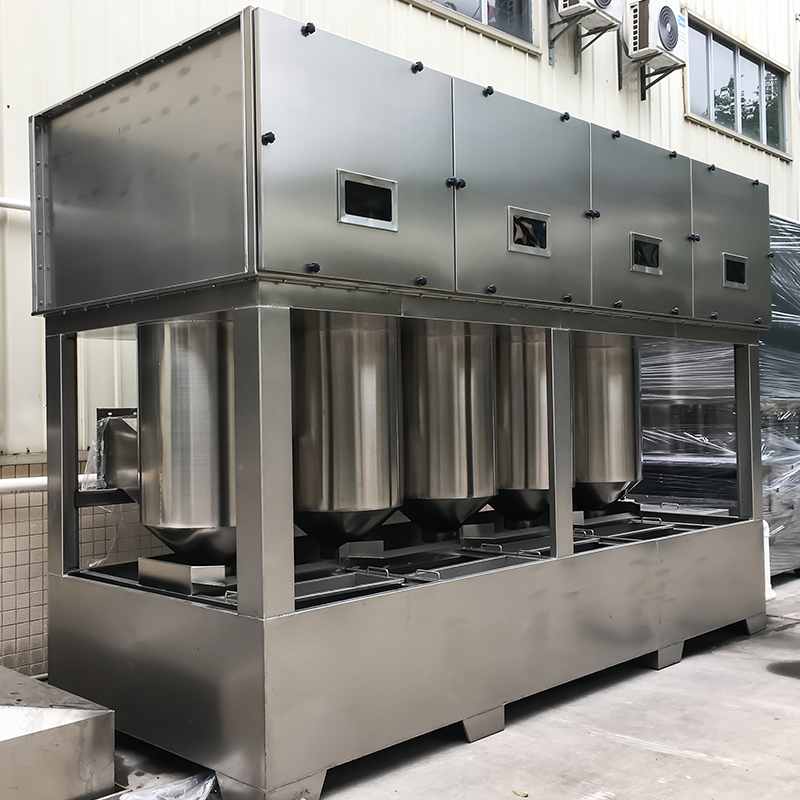

Hybrydowa wieża natryskowa cyklonowa

Hybrydowa wieża cyklonowa (znana również jako „hybrydowa wieża natryskowa cyklonowa” lub „hybrydowa wieża cyklonowa”)

Jest to urządzenie do oczyszczania na mokro, które łączy w jednej wieży szybką cyklonową separację odśrodkową z wielowarstwową absorpcją sprayu. Łączy w sobie pięć mechanizmów: bezwładność, wirowanie, zderzenie, emulgowanie i absorpcję, kończąc cały proces „wychwytywania cząstek stałych, absorpcji zanieczyszczeń gazowych, odmgławiania i odwadniania” w tym samym urządzeniu.

I. Zasada działania (integracja w czterech krokach)

1. Porywanie cykloniczne

Zapylone lub zanieczyszczone spaliny pod podciśnieniem wentylatora trafiają stycznie do „generatora cyklonu” (cyklonu łopatkowego) znajdującego się na dole wieży. Przepływ powietrza jest natychmiast przyspieszany do 15-25 m/s, tworząc silnie wirujące pole przepływu.

2. Emulgacja gaz-ciecz

Pompa wody obiegowej na dole wieży dostarcza ciecz absorpcyjną (wodę, roztwór alkaliczny lub utleniacz) do spiralnej dyszy na górze wieży, gdzie jest ona rozpylana w kierunku przeciwprądowym. Pod działaniem szybkiego przepływu cyklonowego kropelki cieczy są ścinane i rozpylane na kropelki o wielkości mikrona, które następnie są dokładnie mieszane z wirującym strumieniem powietrza, tworząc „układ emulsji gaz-ciecz”. • Cząsteczki: Siła odśrodkowa wyrzuca je w stronę ściany wieży, gdzie zderzają się z warstwą cieczy i są przenoszone w dół.
• Zanieczyszczenia gazowe (HCl, NH₃, BTEX itp.): Rozpuszczają, neutralizują lub utleniają w strefie emulgowania.

3 Separacja odśrodkowa
Emulgowany układ wchodzi do cylindra wirówki „zbieżno-rozbieżny”, gdzie promień przepływu stopniowo maleje, a siła odśrodkowa rośnie wykładniczo. Krople i cząstki kurzu o dużej gęstości są wyrzucane w kierunku ścian i spływają w dół wzdłuż ścian do studzienki ściekowej. Oczyszczony suchy gaz zbiega się w kierunku osi centralnej i unosi się.

4 Pakowanie Dokładne mycie Odmgławianie
Wznoszący się strumień powietrza przechodzi następnie przez jedną lub dwie warstwy wypełnienia (pierścienie Palla lub puste w środku kulki) i wtórny natrysk w celu dalszego usunięcia pozostałych zanieczyszczeń. Odmgławiacz z blachy falistej lub siatki drucianej na górze przechwytuje porwane kropelki, a czysty gaz jest ostatecznie odprowadzany przez wentylator w celu spełnienia norm.
Cały proces obejmuje obieg cieczy w zamkniętej pętli, a osad jest regularnie usuwany za pomocą zgarniacza lub urządzenia do usuwania osadu.

II. Cechy konstrukcyjne
• Zintegrowana konstrukcja: Sekcja wirowa, sekcja natryskowa, sekcja napełniania, sekcja odmgławiania, integrująca cztery funkcje i zajmująca mniej niż 60% powierzchni konwencjonalnej wieży natryskowej przy tej samej objętości powietrza.
• Niezatykająca się dysza: wykorzystuje dyszę spiralną o dużej średnicy z wewnętrznym wkładem filtra, dzięki czemu jest mniej podatna na zatykanie resztkami farby i włóknami.
• Odłączany moduł wirowy: Wykonany z SUS304/316L lub FRP, w przypadku zużycia można go wyjąć i całkowicie wymienić.
• Sterowanie zmienną częstotliwością PLC: Automatycznie dostosowuje prędkość wentylatora w oparciu o różnicę ciśnień, oszczędzając ponad 30% energii.

III. Odpowiednie zastosowania związane z gazem/pyłem
Typowe dla branży rozważania projektowe dotyczące substancji zanieczyszczających
Motoryzacja/meble Malowanie natryskowe Mgła malarska, LZO na bazie benzenu, lepki pył Korpus wieży: SUS304, flokulant mgły lakierniczej dodany do krążącej wody
Sprzęt Szlifowanie/polerowanie Pył metalowy (zawierający olej) Cyklon wstępny do usuwania dużych cząstek, wieża wyposażona w zgarniaki
Chemiczny/farmaceutyczny HCl, NH₃, HF, dichlorometan Absorpcja dwustopniowa: przedwodny roztwór alkaliczny/utleniający
Spalarnia odpadów/ oczyszczalnia ścieków Zapach, NH₃, H₂S Korpus wieży: zabezpieczenie antykorozyjne FRP, woda obiegowa z dodatkiem podchlorynu sodu
Wylot z kotła/pieca: dym, SO₂, NOₓ Chłodzenie do <80°C przed wejściem do wieży

IV. Wskaźniki wydajności technicznej (typowe wartości)
• Przepływ powietrza: 5 000–80 000 m³/h (możliwa równoległa rozbudowa)
• Skuteczność usuwania kurzu: ≥99% (cząstki ≥1 μm)
• Skuteczność usuwania mgły: ≥95%
• Spadek ciśnienia: 800-1200 Pa
• Temperatura pracy: ≤80°C (FRP); ≤150°C (SUS316L)

V. Zalety w porównaniu z konwencjonalnymi wieżami natryskowymi
① Odśrodkowa separacja wstępna zmniejsza zawartość wypełniacza o 70%, czyniąc go mniej podatnym na zatykanie.
② Obracający się przepływ powietrza poprawia transfer masy, zwiększając skuteczność oczyszczania o ponad 15% w przypadku urządzeń o tej samej objętości.
③ Brak ruchomych części, co upraszcza konserwację, a roczne koszty konserwacji wynoszą mniej niż 2% inwestycji w sprzęt.

Hybrydowa wieża cyklonowa wykorzystuje sprzężony mechanizm „szybkiego, wielostopniowego natryskiwania cyklonowego”, aby jednocześnie wychwytywać cząstki stałe i absorbować zanieczyszczenia gazowe nawet w złożonych warunkach pracy, takich jak bardzo lepki pył, mgła olejowa, zatykanie i duża objętość powietrza. Jest to wysoce skuteczny wybór do wstępnej obróbki gazów odlotowych lub głębokiego oczyszczania w branżach takich jak natryskiwanie, inżynieria chemiczna i metalurgia.
