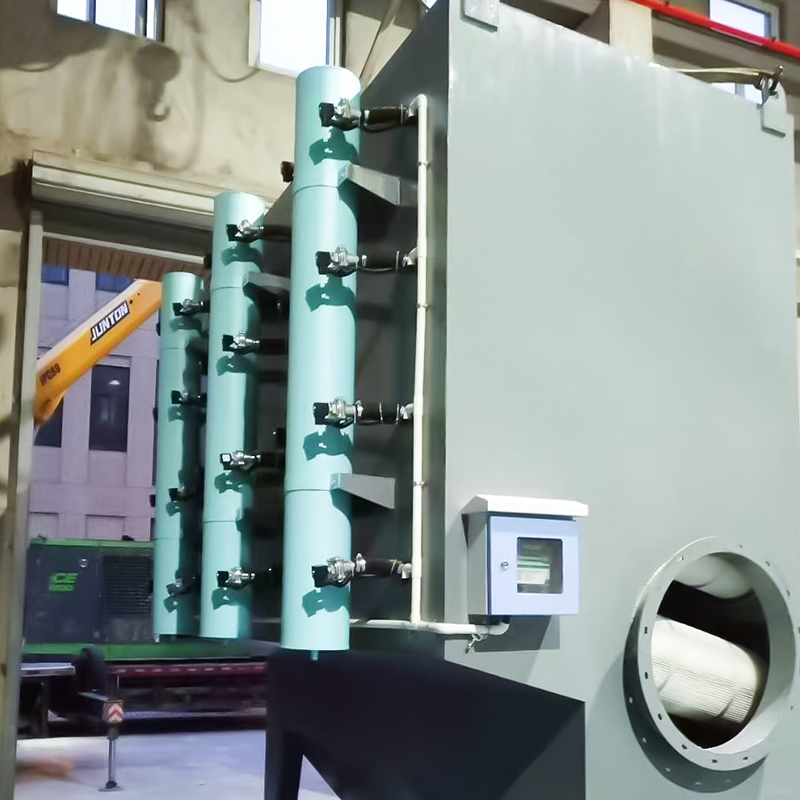

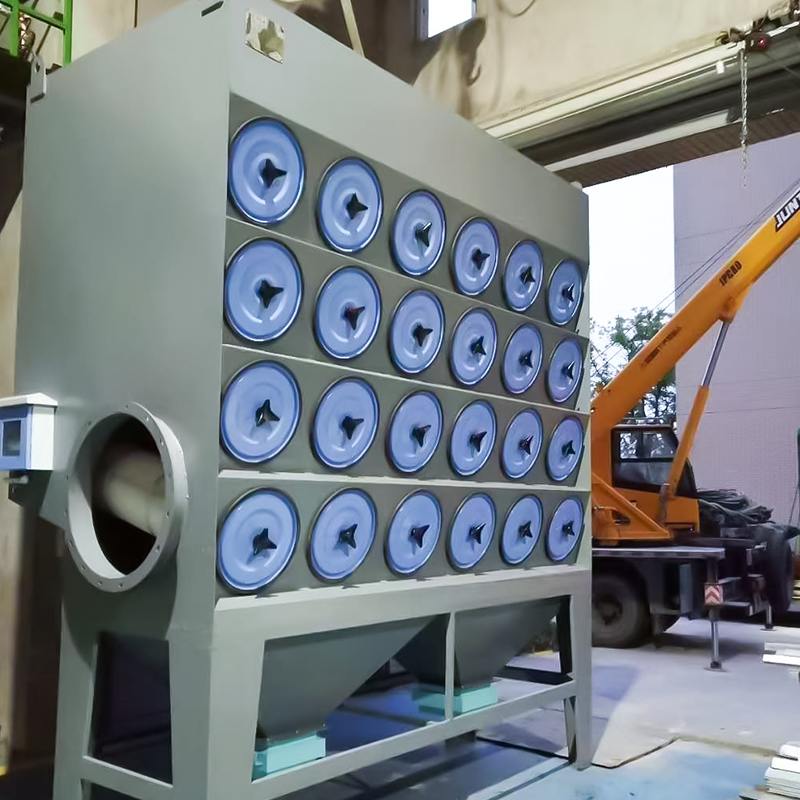

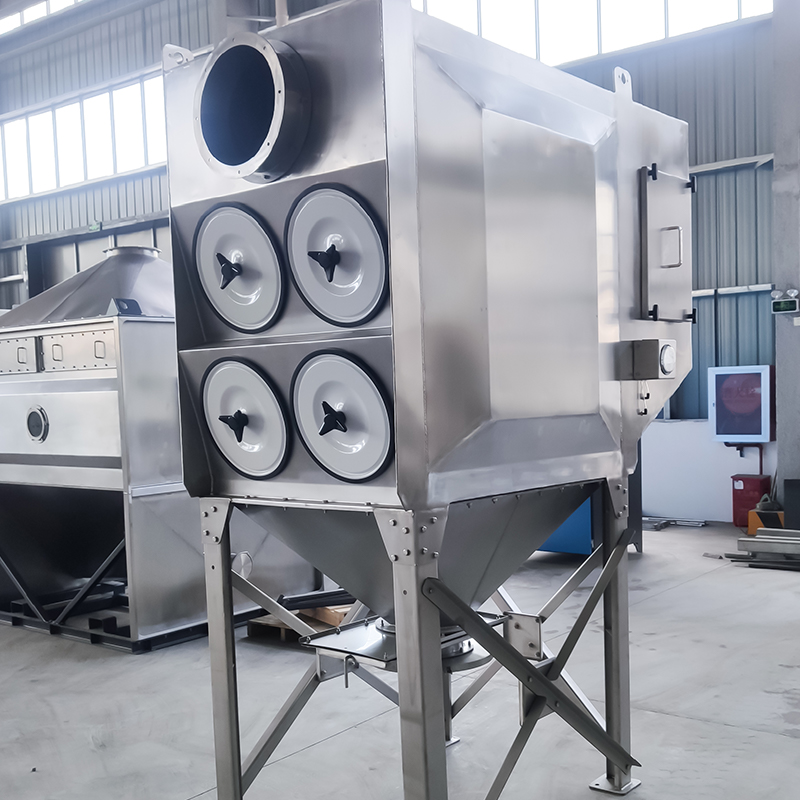

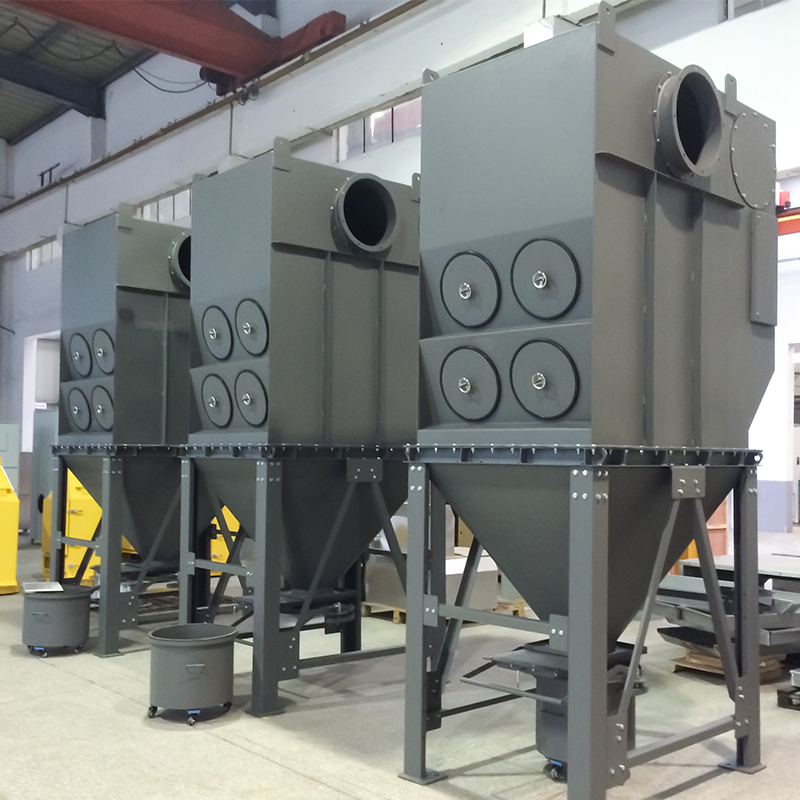

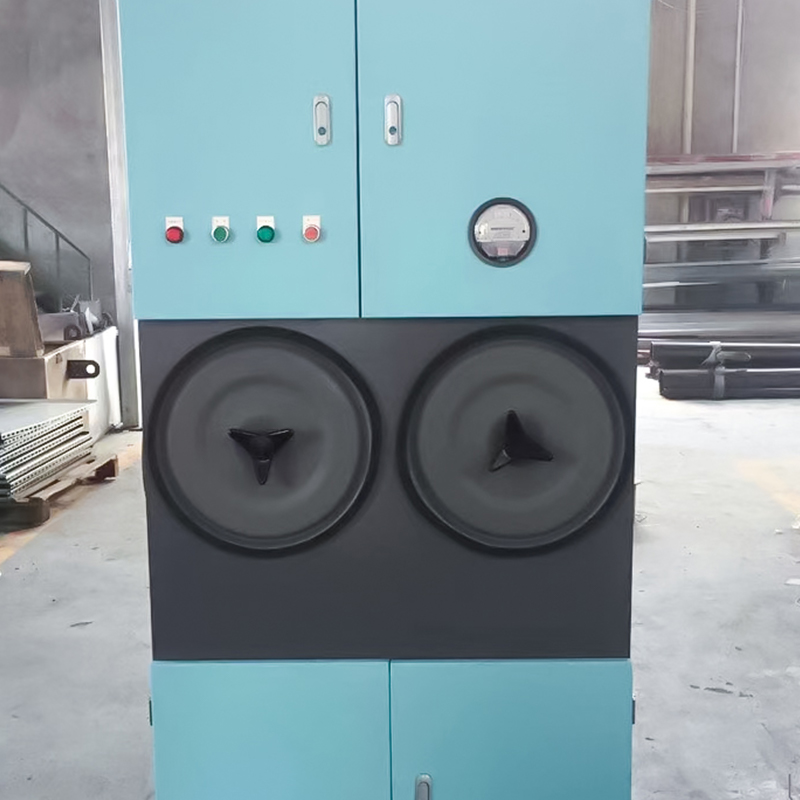

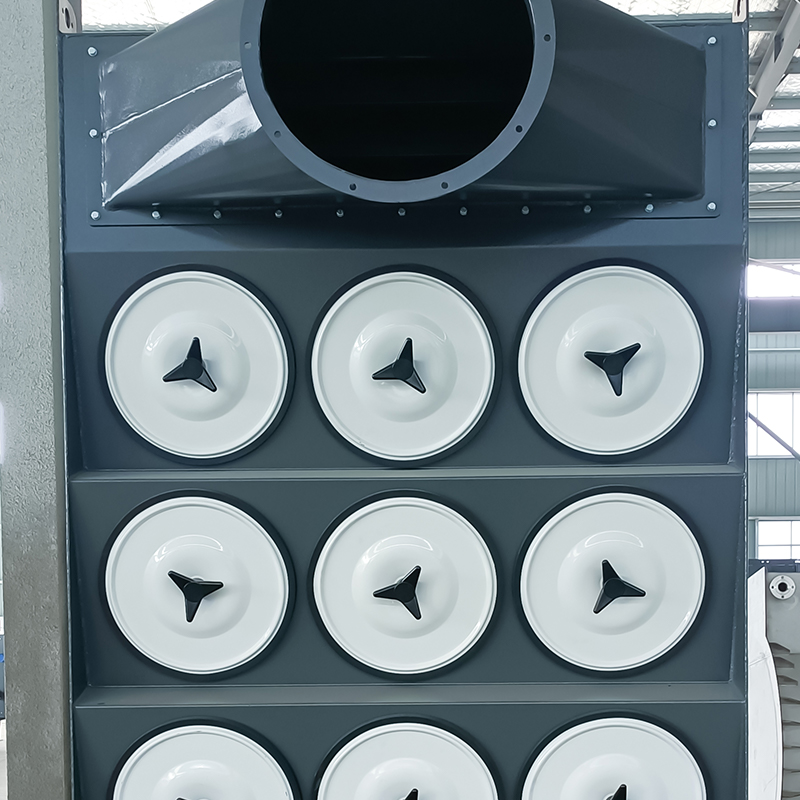

Odpylacz kasetowy

Dane techniczne samodzielnego pojemnika na kurz

Wzory obliczeniowe dla kluczowych technologii odpylaczy kasetowych

1. Prędkość filtracji (v)

Prędkość filtracji to objętość gazu przechodzącego przez efektywną powierzchnię filtracji wkładu filtrującego w jednostce czasu i jest podstawowym parametrem projektowym:
v = \frac{Q}{60 \times A}

- v: prędkość filtracji (m/min), zwykle wybierana na podstawie właściwości pyłu (np. 1,0-2,0 m/min dla suchego, nielepkiego pyłu, 0,5-1,0 m/min dla lepkiego pyłu);
- Q: Objętość powietrza procesowego (m³/h);
- A: Całkowita efektywna powierzchnia filtracji (m²).

2. Całkowity efektywny obszar filtracji (A)

A = n \razy A_1

- n: Liczba wkładów filtrujących;
- A_1: Efektywna powierzchnia filtracji pojedynczego wkładu filtrującego (m²), obliczona na podstawie wymiarów wkładu: A_1 = \pi \times D \times L (D to średnica wkładu, m; L to długość wkładu, m).

3. Liczba wkładów filtracyjnych (n)

Na podstawie objętości powietrza i prędkości filtracji:
n = \frac{Q}{60 \times v \times A_1}

4. Rezystancja sprzętu (ΔP)

Na całkowitą rezystancję wkładowego odpylacza składa się opór samego materiału filtrującego i opór warstwy pyłu. Wzór empiryczny (szacunkowy) to:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Oporność wkładu filtra czystego (Pa), typowo 100-200 Pa;
- \Delta P_d: Opór warstwy pyłu (Pa), który jest powiązany z grubością warstwy pyłu i szybkością filtracji. Podczas pracy całkowity opór jest zwykle kontrolowany w zakresie 1000-1500 Pa.

5. Parametry wtrysku impulsowego (dla modeli czyszczenia impulsowego)

- Ciśnienie wtrysku: Typowo 0,4-0,6 MPa (sprężone powietrze);
- Czas wtrysku: 0,1-0,2 sekundy na wkład filtra;
- Cykl wtrysku: W zależności od ustawienia oporu, zazwyczaj 30-120 sekund (automatycznie regulowany za pomocą regulatora różnicy ciśnień).

Powyższy wzór należy dostosować w oparciu o rzeczywiste warunki pracy (takie jak stężenie pyłu, wielkość cząstek i temperatura), aby zapewnić wydajną i stabilną pracę sprzętu.
