Pulsacyjny filtr workowy

advantage:

● Wysoka skuteczność usuwania pyłu, możliwość wychwytywania pyłu o średnicy większej niż 0,3 nm i oczyszczania zapylonego gazu do poziomu 15 mg/m3 lub nawet poniżej.

● Jest mniej urządzeń pomocniczych, mniej inwestycji, a wymagania techniczne nie są tak wysokie jak w przypadku elektrofiltrów.

● Może wychwytywać pył, który jest trudny do odzyskania w elektrofiltrze; i do pewnego stopnia może gromadzić związki takie jak azotany i siarczki.

● Dobra zdolność dostosowywania się do zmian obciążenia, szczególnie odpowiednia do wychwytywania drobnego i suchego pyłu, zebrany suchy pył jest łatwy w obsłudze i recyklingu;

● Odpylacze workowe są bezpieczniejsze podczas zbierania gazów zawierających pyły, które są wybuchowe lub zawierają iskry.

Typ urządzenia odpylającego:

Ze względu na mechanizm zbierania pyłu można go podzielić na cztery typy: odpylacz mechaniczny, odpylacz myjący, odpylacz filtrujący (odpylacz workowy) i odpylacz elektrostatyczny.

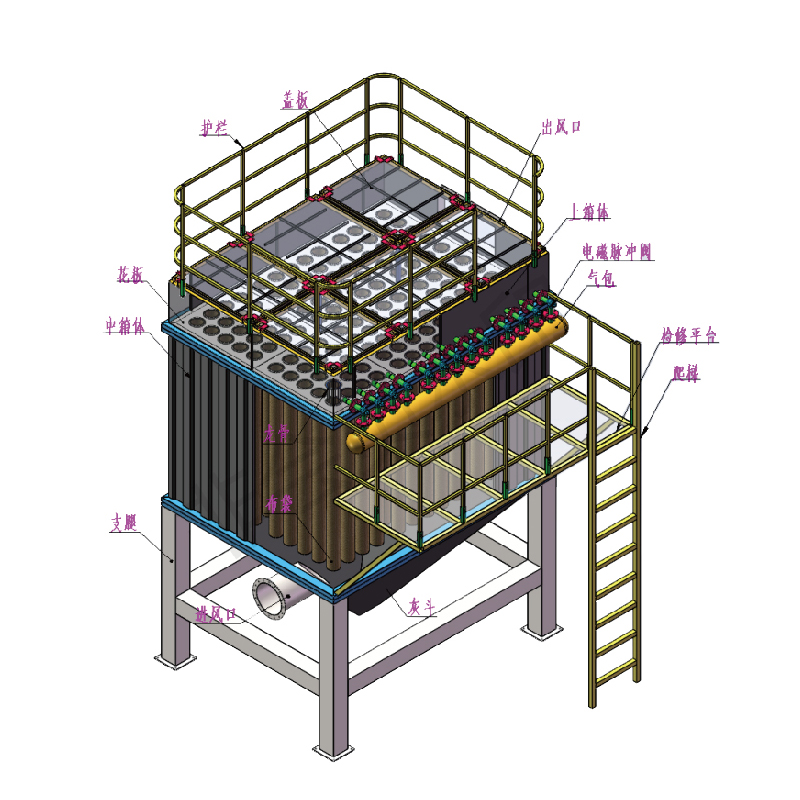

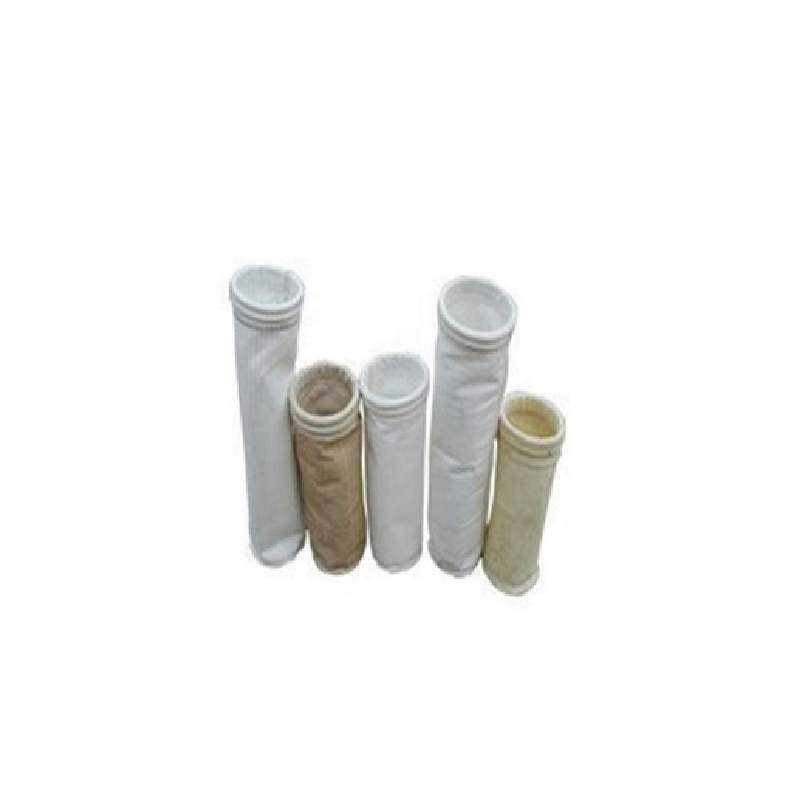

Zasada działania filtra workowego pulsacyjnego polega na użyciu worka filtrującego wykonanego z materiału tkanego z włókien do filtrowania kurzu i oczyszczania przepływu pyłu. Jeżeli na worku filtracyjnym zgromadzi się pewna ilość kurzu, worek filtrujący jest czyszczony i przemywany sprężonym powietrzem w formie impulsów, tak aby osiągnąć cel polegający na oczyszczeniu worka filtrującego. Pulsacyjny filtr workowy dostanie się do komory próżniowej w skrzynce od dołu skrzynki pod działaniem wentylatora ssącego. Cząsteczki kurzu mogą zostać uwięzione na zewnętrznej ściance worka filtrującego. Po przejściu przez worek filtrujący powietrze zostaje oczyszczone poprzez króciec wylotowy. Analiza zasady działania pulsacyjnego filtra workowego: Wraz ze wzrostem cząstek kurzu wzrasta opór pulsacyjnego filtra workowego na powierzchni pulsacyjnego filtra workowego, co stopniowo osłabia zdolność filtrowania. Kiedy rezystancja filtra workowego pulsacyjnego osiągnie określony czas, należy go wyczyścić.

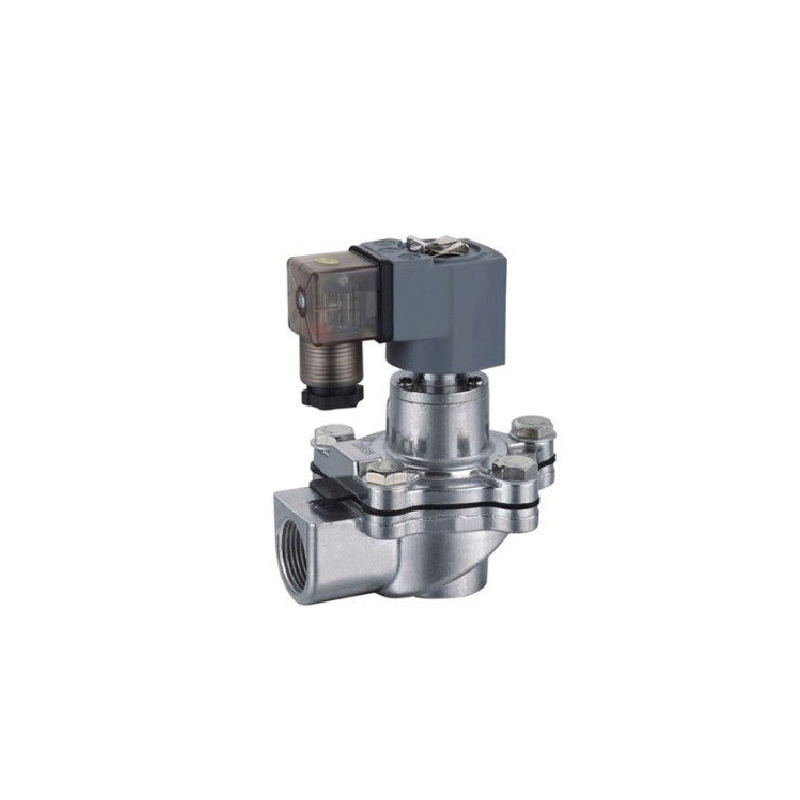

W tym momencie przyrząd sterujący impulsem worka pulsacyjnego odpylacza wysyła sygnał o ustalonej porze, otwiera sekwencyjnie elektromagnetyczny zawór impulsowy i może szybko przepuścić poduszkę ze sprężonym powietrzem przez zawór impulsowy przez otwór pistoletu natryskowego i rozpylić wysoki przepływ przez eżektor. Worek filtrujący, dzięki czemu worek filtrujący może szybko się rozszerzać, a po przedmuchaniu worek filtrujący gwałtownie się kurczy. Przeanalizuj zasadę działania worka pulsacyjnego odpylacza: Takie rozszerzanie i kurczenie może zapewnić, że worek filtrujący będzie w dobrym stanie. Ponieważ proces odpylania przebiega sekwencyjnie i nie następuje odcięcie dopływu pyłu, zdolność odpylania pozostaje w zasadzie niezmieniona podczas pracy odkurzacza workowego pulsacyjnego.

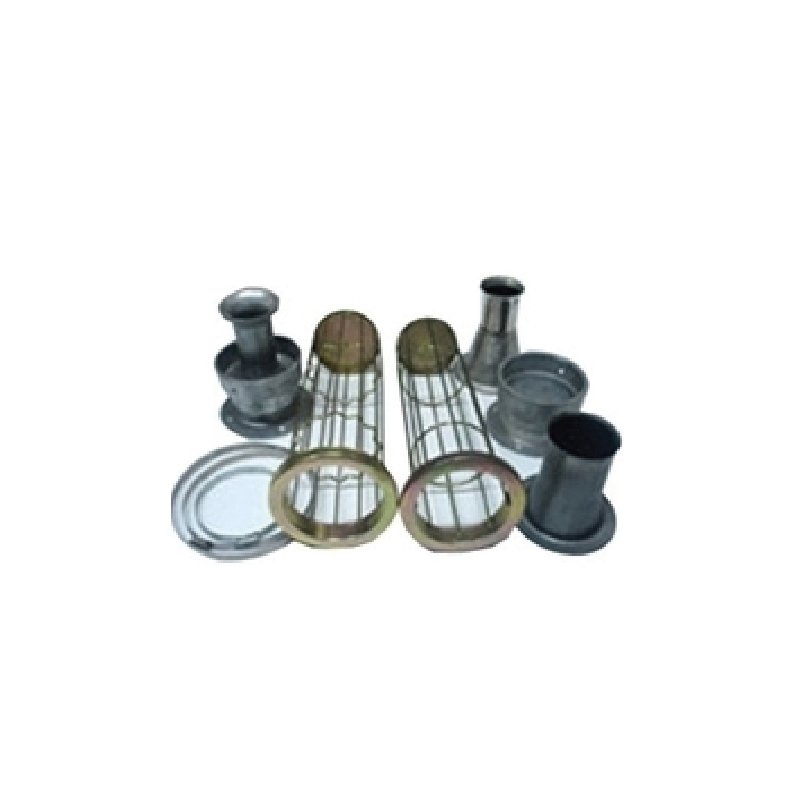

Analiza szkieletu odpylacza Zasada działania odpylacza worka pulsacyjnego: aby spełnić wymagania różnych warunków pracy, sterownik impulsów może dowolnie regulować odstęp impulsów i szerokość impulsu odpylacza worka pulsacyjnego. Jeżeli w worku na kurz stwierdzono, że rezystancja urządzenia przekracza zakres dopuszczalny, a na wylocie widać wyraźny kurz, można go sprawdzić i wyregulować zgodnie z poniższymi metodami. Możemy zastosować metodę rozwiązywania problemów: zwolnij go, aby zobaczyć, czy jest to spowodowane zbyt dużą ilością kurzu w worku filtrującym, czy też elektromagnetycznym. W przypadku awarii zaworu można sprawdzić zawór elektromagnetyczny i układ sterowania oraz oczyścić rurę pogłębiającą. Formę przykrycia należy rozsądnie wybrać w zależności od rodzaju rozmieszczenia źródła zanieczyszczeń, wyposażenia procesowego i warunków operacji produkcyjnych, tak aby oba elementy mogły skutecznie kontrolować pył bez wpływu na pracę pracownika i konserwację sprzętu.

Aby zredukować wibracje i sztywne połączenie korpusu urządzenia poruszającego się ruchem posuwisto-zwrotnym, należy zmniejszyć otwory i szczeliny w pokrywie, aby zapewnić szczelną i szczelną obudowę. Zgodnie z wymogami operacji procesu należy ustawić niezbędne otwory robocze, drzwi inspekcyjne i obserwacyjne, otwory drzwiowe powinny być szczelne, łatwe w montażu, a elementy otwierające i zamykające powinny być elastyczne. Minimalizuj otwartą przestrzeń tak bardzo, jak to możliwe. Pozycja otwarta powinna znajdować się z dala od nadciśnienia w obudowie i unikać części o dużym natężeniu przepływu powietrza. Ogólnie rzecz biorąc, wymagana temperatura robocza worka pulsacyjnego musi być wyższa niż temperatura punktu rosy kwasu o więcej niż 25 K, co jest bezpieczne dla działania worka na kurz. Ma to głównie na celu uniknięcie kondensacji, gdy temperatura robocza jest niższa niż punkt rosy. INT będzie produkować wodę w stanie ciekłym. Płynna woda zmieszana z kurzem zebranym na powierzchni worka filtrującego może utworzyć woreczek z pastą.
